O que é um DPS?
DPS é a sigla para Dispositivo de proteção contra surtos, este componente tem como função principal a supressão de um surto elétrico de origem externa, um raio, por exemplo. Existem 3 classes de DPS no mercado, sendo o classe I o modelo instalado junto à entrada de energia, já classe II é o mais comum e mais barato, sendo instalado nos quadros de distribuição, e o classe III é o menos conhecido, este modelo é instalado junto à equipamentos diretamente entre o plug e a tomada.
Como funciona um DPS
onde o funcionamento deste dispositivo é dado por varistores, componentes que alteram sua resistência conforme a tensão, deste modo, caso haja uma sobretensão o componente facilita a passagem da corrente para o aterramento, reduzindo as chances de danificar algum equipamento.
Os DPSs tem várias faixas de corrente de atuação (15, 20, 40, 45, 60kA), assim como várias faixas de impulso de corrente e tensão de operação.
Onde instalar o DPS?
Conforme a NBR-5410, os DPSs devem ser instalados sempre que houver entrada de energia por ramal aéreo (comum em casas e prédios de apartamentos) e sempre que a localização for em região com alto índice de descargas atmosféricas.
Tipos de DPS
CLASSE I
o Classe I é utilizado na entrada da edificação, junto ao poste de entrada ou coletivo de medição, ou no ponto mais próximo à entrada de energia, geralmente os modelos de mercado combinam as características do classe I e II ao mesmo tempo.

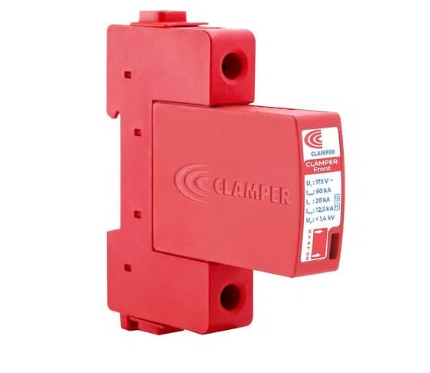

*modelo da imagem: Clamper front 12,5/60kA.
CLASSE II
o Classe II é utilizado nos quadros de distribuição, possui corrente de atuação e impulso diferentes do classe I, este é o modelo mais comum de ser encontrado no interior das instalações.

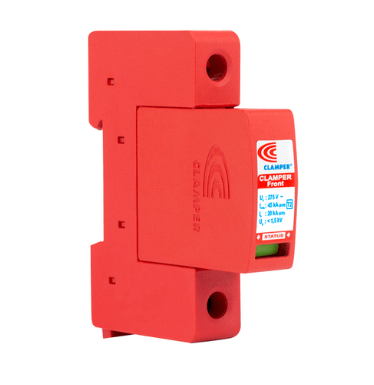

*modelo da imagem: Clamper front mini 45kA.
CLASSE III
O modelo classe III pode ser individual e há modelos no formato trilho elétrico também, destinado à proteção direta de equipamentos, não é de uso obrigatório, porém é uma ótima opção para proteção individual de equipamentos críticos (servidores, equipamentos de telecom e outros dispositívos sensíveis).

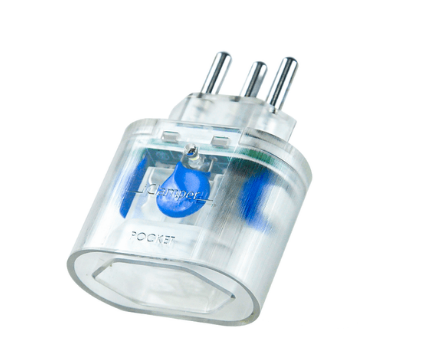

*modelo da imagem: iClamper Pocket 3P - 10A.
Esquemas de ligação do DPS (conforme NBR-5410)
Entrada sem neutro
No esquema de ligação sem neutro, os DPS são interligados cada um em uma fase, com a saída de ambos conectadas ao terra
Entrada com neutro aterrado
No esquema de ligação com neutro aterrado (TN), os DPS são interligados cada um em uma fase, com a saída de ambos conectadas no condutor PEN (terra e neutro interligados).
Entrada com neutro separado
Este esquema de ligação é utilizado quando a instalação possui terra e neutro separados, ou nos quadros secundários de distribuição ou comendo, onde o neutro e terra já seguem por cabos separados e pode haver uma diferença de potencial entre estes.
